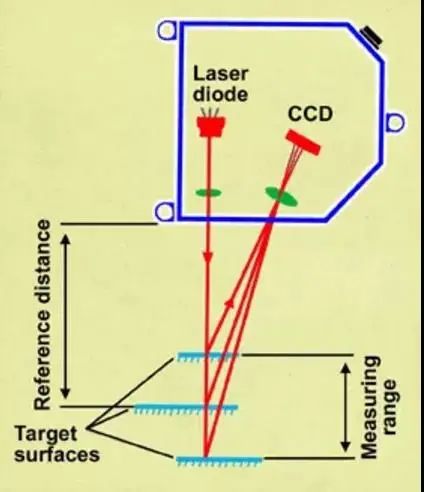

激光三角測量傳感器通過測量從目標表面反射來確定目標的位置。“發射器”（激光二極管）將一個光點投射到目標上，其反射通過光學設備或“接收器”上的光學透鏡聚焦。如果目標從參考點改變其位置，則檢測器上的反射光點的位置也會改變。信號激光器的調節電子器件檢測接收元件上的光點位置，并且在線性化和附加的數字或模擬信號調節之后，提供與目標位置成比例的輸出信號。
這種布置中最關鍵的元件是接收器，它可以采用兩種形式中的一種：位置敏感器件（PSD）或電荷耦合器件（CCD）， PSD三角測量已經存在了大約25年，因此傾向于主導該領域。在“理想”條件下，PSD傳感器表現出期待，然而，PSD接收器的可靠性和可重復性受到目標性質的許多“真實世界”變化的影響。
例如，如果表面條件目標紋理或傾斜變化，這將改變光點的形狀，改變光分布的中心，并引起PSD元素的輸出的變化，即使真正的“Z”位置目標沒有改變。PSD系統對光強度也非常敏感，如果這種情況發生變化而光斑位置保持不變，則會導致輸出變化 - 目標顏色變化的凈效果相同。
CCD激光器大約在十年前首次出現在歐洲，并幫助克服了PSD技術的許多局限性。然而，激光器對改變表面狀況的響應速度仍然受控制微處理器的限制。如果表面狀況快速變化，則設備無法快速反應，導致測量誤差。但技術仍在繼續。今天，最新的CCD元件和DSP器件幾乎消除了基于CCD的接收器的這些早期缺點。
智能CCD激光器現在可以自發地對變化的表面條件做出反應，無論表面紋理或顏色如何，都能獲得準確的結果。目標對準現在不是問題，并且消除了雜散和二次反射的影響，因?yàn)镃CD元件僅作為光強度而不是光量的函數。為了獲得穩定的測量結果，CCD檢測器只需要1％的漫反射率，因此黑色或閃亮的目標不再存在它們過去帶來的問題。
CCD元件是數字像素化陣列檢測器，具有1,024個離散電壓，表示落在檢測器的每個像素上的光量。CCD元件檢測器可以攜帶1,024 x 1,024條光強度信息。借助功能強大的DSP設備完全“觀察”成像光斑的強度分布，然后將圖像處理結合到線性三角測量中。強度分布的后期數據處理使得能夠克服由非理想目標引起的幾乎所有問題。
DSP找到具有最高光強度的單個像素，并使用算法通過解釋相鄰像素的光強度來執行子像素分辨率。閾值處理技術用于丟棄與雜散和二次反射有關的不需要的信息，這將導致PSD接收器改變其輸出。智能CCD傳感器還根據從目標接收的反射光量，使用閉環控制來調節發射激光的功率。無論目標顏色或其表面紋理如何，都實現了傳感元件的最佳光強度。
